Краткое описание
Материал ремонтных манжет на основе углеродного волокна и эпоксидной смолы. Для ремонта трубопроводов различного назначения и их узлов: тройников, колен, стыков. Армирует и локализует утечки.
Рассчитан на размеры труб: Ø 100 ÷ 1420 мм (4 ÷ 56 дюймов)
Есть в наличии
Артикул: 0400003
Заказать расчет или получит техническую консультацию – нажмите "Отправить запрос" и наш сотрудник с Вами свяжется
Преимущества
Ремонт трубопровода без остановки прокачки Без остановки
производства
Короткий срок восстановления трубы Короткий срок
выполнения ремонта
Устойчивость покрытия трубы к внешним воздействиям Устойчивость к
внешним воздействиям

Описание для Углеродный материал на основе эпоксидной смолы Adamant S1Wrap

Плетение углеволокна ремонтной манжеты Adamant S1Wrap

Материал ремонтных манжет Adamant S1Wrap состоит из плетёного в двух направлениях углеродного волокна и эпоксидной смолы со 100% сухим остатком. В комплексе углеродное волокно и эпоксидная смола образуют композитную систему более прочную, чем сталь. В результате Adamant S1Wrap образует вокруг трубы жесткую оболочку (манжету), и каждый последующий слой материала увеличивает ее прочность и максимально допустимое давление на ремонтируемом участке трубы.

Предельная прочность: > 1250 фунт. / кв. дм.

Двунаправленное переплетение углеродного волокна увеличивает прочность в месте наложения ремонтной манжеты как в радиальном, так и в осевом направлении. При этом с течением длительного времени ползучесть манжеты незначительна или вовсе отсутствует. Благодаря этому свойству прочность восстановленных участков трубопроводов не уменьшается.

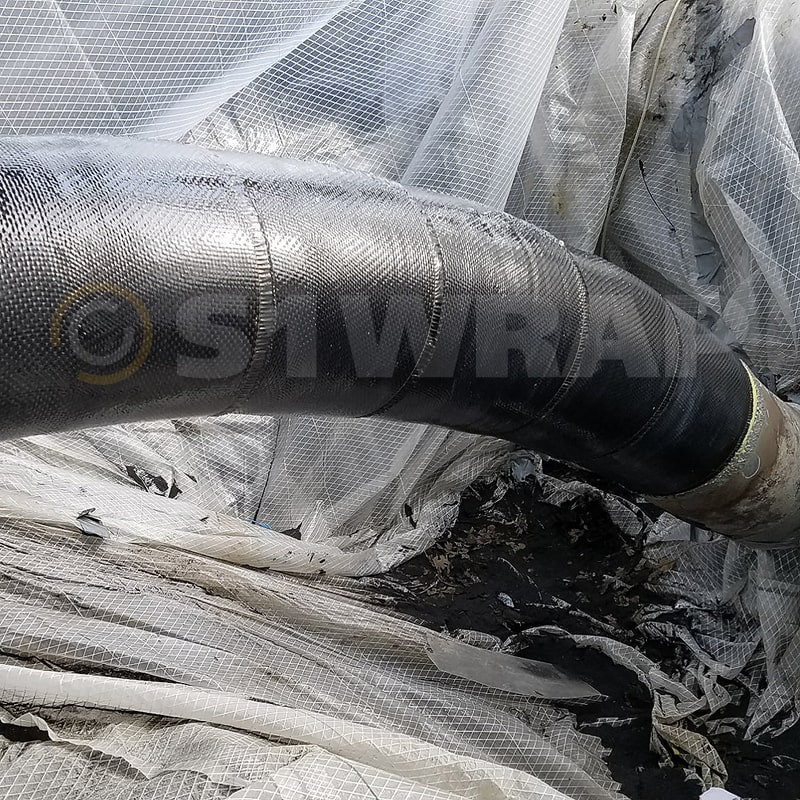

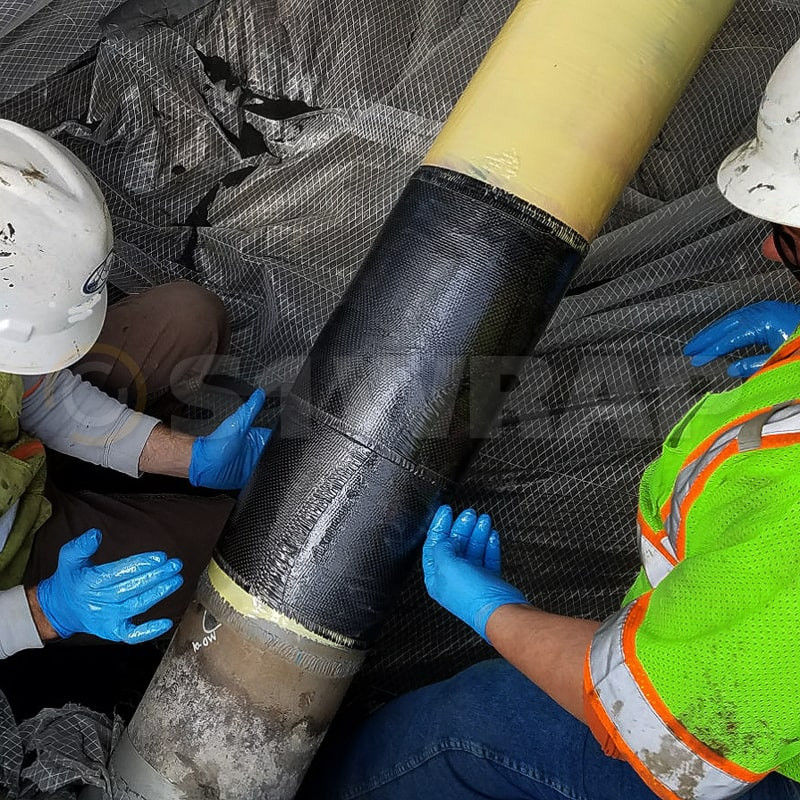

Пример монтажа ремонтной манжеты на трубопроводе

Низкий профиль ремонтного материала Adamant S1Wrap позволяет применять его на тройниках, коленах, прямых участках труб, в ограниченных пространствах и на неровных поверхностях, требующих структурного армирования или локализации утечки. Адгезионные свойства эпоксидной смолы позволяют применять мягкие манжеты из углеродного волокна для большинства видов подложек.

Области применения углеродного материала на основе эпоксидной смолы Adamant S1Wrap.

  • Трубопроводы министерства транспорта.
  • Химзаводы.
  • Системы водоснабжения, отвода, сбора и очистки сточных вод.
  • Нефтеперерабатывающие предприятия.
  • Атомные и тепловые электростанции.
  • Горная промышленность.
  • Целлюлозно-бумажные заводы.
  • Рейдовые / портовые терминалы.

Преимущества материала - Углеродный материал на основе эпоксидной смолы Adamant S1Wrap

Применение ремонтных манжет Adamant S1Wrap удобно и эффективно.

  • Ощутимо экономит время.
  • Снижает затраты на рабочую силу и оборудование.
  • Сокращает в большинстве случаев число простоев.

Ремонт труб углеродным материалом Adamant S1Wrap может выполняться в процессе эксплуатации линии, не требуя:

  • опорожнение линии;
  • сварка труб;
  • резка трубы,
  • нет жёстких требований к использованию оборудования;
  • отсутствуют летучие соединения.
Характеристики
Основные свойства ремонтного материала:
Всего слоёв
2 - 6
Время отверждения (обычное)
часов
8
Максимальная эксплуатационная температура
°С
80 *
Устойчивость к химическому воздействию
рH
от 2 до 12
Номинальная толщина
2 слоя
мм
1,0
6 слоёв
мм
3,4
Содержание (по весу)
композитного волокна
%
35 - 50
стекловолокна
%
0
Прочность при 60 °C
соединения внахлёст при сдвиге (адгезионная)
МПа
8
заполняющего состава на сжатие
МПа
60
Твёрдость по Шору,
шкала D
от 78 до 84
Показатель линейной упругости при растяжении
%
1.2
Модуль упругости в направлении
радиальном
МПа
49 000
осевом
МПа
23 800
Прочность при растяжении в направлении
радиальном
МПа
575
осевом
МПа
247
Коэффициент теплового расширения в направлении
радиальном
дюйм / дюйм / ºF
1,4 x 10-5
осевом
дюйм / дюйм / ºF
0,71 x 10-5
Расчётное напряжение в направлении
радиальном
МПа
444
осевом
МПа
190
Усталость (циклов без разрушения – в зависимости от дефекта)
35 874 (65%) до 200 000 дефект 50% при 110% изменения давления
Жёсткость в сравнении со сталью
1 / 3
Полевые испытания на 20 объектах
лет
8
Соответствует требованиям ASME B31G, PCC, API, AGA и DOT
Да
Базовые Характеристики:
Установка на сужающих переходниках, коленах, тройниках
Да
Установка вблизи сварных соединений 50%
Да
Ремонт кольцевых сварных швов
Да
Установка на влажную трубу
Да
Подача солёной воды
Да
Доступ к трубе путём сверления обмазки
Да
Максимальная температура эксплуатации в условиях повышенной влажности
°C
0
Максимальная температура эксплуатации
°C
80*
Срок службы
лет
100
Клеящее вещество, опасное для транспортировки, согласно MSDS
Нет
Примечание:
* доступны системы для более высоких температур 130C/266F-177C/350F-370C/698F
