Жесткая композитная ремонтная манжета PermaWrap

Жесткая композитная ремонтная манжета PermaWrap

Краткое описание
Жесткая композитная ремонтная манжета PermaWrap™ WrapMaster – это композитный, очень прочный материал на основе специального стекловолокна в форме полос, предназначенный для ремонта магистральных трубопроводов.
Рассчитан на размеры труб: Ø 100 ÷ 1420 мм (4 ÷ 56 дюймов)
Есть в наличии
Артикул: 0400001
Заказать расчет или получит техническую консультацию – нажмите "Отправить запрос" и наш сотрудник с Вами свяжется
Преимущества
Ремонт трубопровода без остановки прокачки Без остановки
производства
Короткий срок восстановления трубы Короткий срок
выполнения ремонта
Устойчивость покрытия трубы к внешним воздействиям Устойчивость к
внешним воздействиям

Описание для Жесткая композитная ремонтная манжета PermaWrap

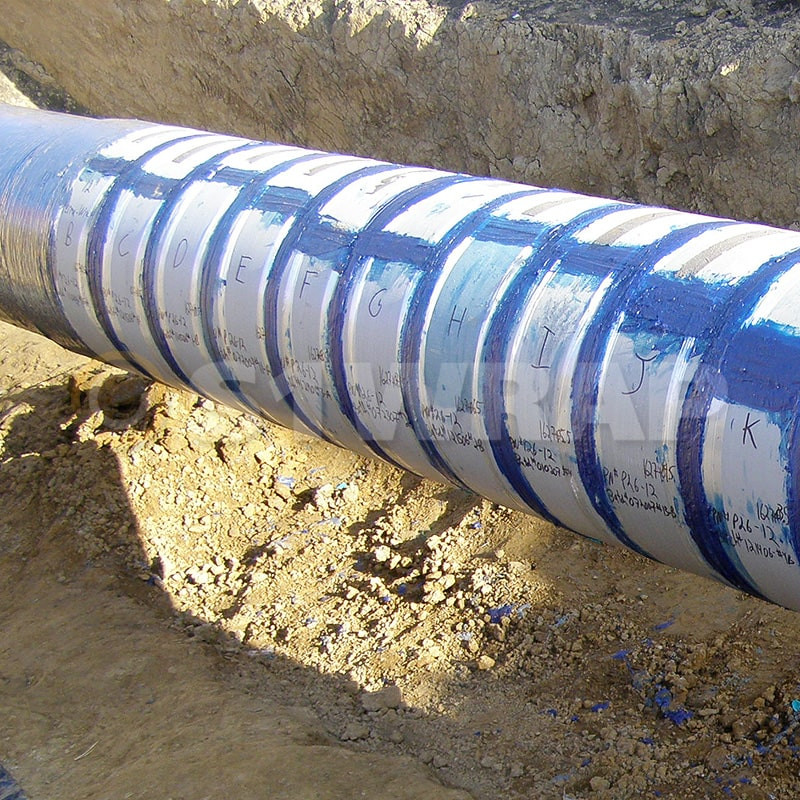

Манжета PermaWrap на трубопроводе
Манжета PermaWrap на трубопроводе

Ремонтный материал для трубопроводов PermaWrap™ (WrapMaster, США) представляет собой полосу композитного очень прочного материала. В основу PermaWrap положено специальное стекловолокно с 8 витками, с впрессованной в слой тонкой стальной сеткой, которая служит для обнаружения манжеты при внутритрубной диагностике поршнем MFL.

Ремонтная манжета применяется вместе с системой мастики FKC Putty, которая способствует реставрации несущей способности трубопровода, и с адгезивной системой AKC Adhesive. Композитный ламинат пропитан химически стойкой смолой на основе полиэстера и имеет функциональное тиснение на поверхности (папа-мама) для межслойного сцепления с поверхностью трубопровода. Этот вид материала WrapMaster оснащен замком The “Diamond Lock”, выполняющим дополнительную функцию межслойного сцепления дополнительно к АКС Adhesive.

Жесткие ремонтные изделия PermaWrap применяют на трубах класса прочности до APIZ5LXZ80.

Области применения PermaWrap.

PermaWrap используют для ремонта труб класса прочности до APIZ5LXZ80 с ниже перечисленными повреждениями:

  • Наружные дефекты, вызванные коррозией, вмятинами, с потерей толщины стенки до 80%.
  • Трещины, сколы, задиры, места после строжки.
  • Вмятины в теле трубы, в сварных, кольцевых швах.
  • Свищи в трубах низкого давления.
  • Горизонтальные и вертикальные трубопроводы.
  • Коррозия опор трубопроводов.
  • Временный ремонт дефектов внутренней поверхности трубопровода.

Особенности установки ремонтных манжет PermaWrap.

  1. Поверхность места ремонта трубопровода должна быть чистой, сухой и свободной от загрязнений и с шероховатостью поверхности согласно требований NACR #3 или SAZ2.5.
  2. Дефект полностью заделывается мастикой FKC PermaPutty.
  3. На ремонтируемую поверхность наносится адгезив PermaGrip AKC.
  4. Жесткую ремонтную манжету наматывают на трубу, промазывая каждый слой адгезивом.
  5. Через 2 часа отремонтированный участок может быть изолирован.

Преимущества материала - Жесткая композитная ремонтная манжета PermaWrap

  • Отсутствие ограничений по рабочему давлению трубопровода.
  • Возможность реставрации прочности трубопроводов высокого давления..
Характеристики
  • Предел прочности: 90 ksi (6 205 бар) ASTM D3039;
  • Модуль упругости: 5.0 msi (0.34 бар);
  • Предел прочности на сдвиг: 12.0 ksi (827.4 бар) ASTM D3039;
  • Линейное упругое удлинение: 1% ASTM D638;
  • Толщина слоя: 0.060 – 0.075дюйм (1.5 – 1.9мм);
  • Кол-во слоев: 8;
  • Диаметр трубы: 4” ÷ 56” (100 ÷1420мм);
  • Ширина манжеты, мм: 152, 230, 305, 380, 458;
  • Максимальная рабочая температура: 72 ºC по ASTM PCCZ2.

S1WRAP – Восстановление и ремонт магистральных трубопроводов – когда применяют.
