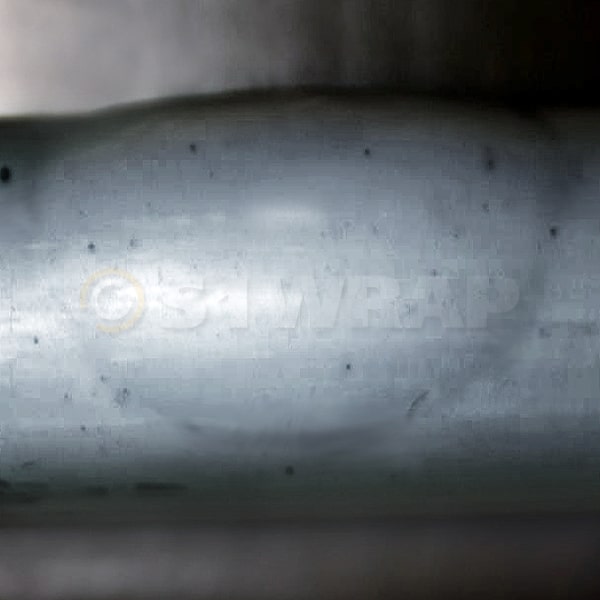

Гофр на магистральном трубопроводе представляет собой чередующиеся поперечные вогнутости и выпуклости стенки трубы. Образовавшиеся дефекты (гофры) сужают проходное сечение трубопровода. Кроме того они сигнализируют о местной потере устойчивости стенки трубы вследствие развития чрезмерных пластических деформаций. Гофры могут входить в состав комбинированных дефектов:
- в сочленении с вмятинами, риской, трещиной либо расслоением, потерей металла;
- совмещение овальности с гофром, вмятиной;
- примыкание к сварному шву.
Материалы и устранение дефекта – гофр.
Гофры глубиной 1% – 3,5% от номинального диаметра трубопровода, по данным внутритрубного инспекционного прибора, относят к типу дефектов первоочередного ремонта.Параметрами для определения величины дефекта считают: длины вдоль и по окружности (см. на схеме L1 и L2), глубины впадин и выступов гофр (на схеме Hb и Hg соответственно). По результатам дополнительного дефектоскопического контроля уточняются метод и очередность ремонта.
Гофры в сочетании с дополнительным дефектом, либо без дополнительных дефектов и без примыкания к сварным швам, могут быть устранены с помощью композитных манжет. Использование композитных материалов (например WrapMaster или аналогичных) позволяет воссоздать несущую способность дефектного участка трубопровода до уровня неповрежденного участка. Производитель WrapMaster дает 25 лет гарантии на работоспособность участка трубопровода, ремонт которого произведен материалами собственного производства.
