Вставки Spitze на зажим от утечки

Вставки Spitze на зажим от утечки

Краткое описание

Вставки Spitze используется с зажимом от утечки Spitze HP, который применяют для быстрого устранения утечки в трубопроводах. В зависимости от температуры (диапазон -65°C до 315°C) к зажиму подбирают вставку из линейки предоставляемой производителем CarbonTech (Нидерланды). Номинальное давление для монтажа зажима 150 бар.

Рассчитан на размеры труб: Ø 12,7 ÷ 1422 мм (½ ÷ 56 дюймов)

Производитель: CarbonTech

Есть в наличии

Артикул: 0500002

Описание

Характеристики

Отзывы

Заказать расчет или получить техническую консультацию – нажмите "Отправить запрос" и наш сотрудник с Вами свяжется

Отправить запрос

Преимущества

Ремонт трубопровода без остановки прокачки

Без остановки
производства

Короткий срок
выполнения ремонта

Устойчивость покрытия трубы к внешним воздействиям

Устойчивость к
внешним воздействиям

Описание для Вставки Spitze на зажим от утечки

Вставки Spitze являются частью зажимов Spitze HP и используются в комплекте с последними.

Зажим от утечки компании CarbonTech (Нидерланды) применяется для оперативного устранения утечек на трубопроводах диаметром ½ ÷ 56 дюймов (12,7 ÷ 1422 мм). Номинальное давление для зажима 200 бар при макс. давлении нанесения 150 бар.

Вставка для зажима Spitze HP является одним из важных элементов успешной ликвидации утечки. Так как рабочий диапазон температур вставок лежит в пределах от -65°C до 315°C, для надежности результата устранения дефекта требуется подобрать соответствующую вставку, см. таблицу 1: Выбор вставок Spitze по температуре.

Вставки состоят из уплотнительного материала и нержавеющей прокладки, которая позволяет выжать вставку до полного закрытия отверстия (свища)..

Применение вставок с коронкой и наклонных вставок

Применение вставок с коронкой

Дефекты на поверхности с ямками / неровностями

Сварка по огибающему контуру

Применение наклонной вставки

Дефекты гладкой / ровной поверхности

◀ Зажим Spitze HP для гемитизации утечек

Преимущества материала - Зажим Spitze HP для устранения утечек

Быстрый, не создающий риска, ремонт – не требует работ с огнем.
Выполнение ремонта без остановки работы трубопровода.
Устойчивость к агрессивным химикатам.
Возможность обрабатывать сложные геометрические формы.

Области применения Spitze HP

Нефтегазовые объекты
Нефтехимические заводы
Химические заводы
Транспортные трубопроводы
Подводные объекты

Разработка и изготовление - CarbonTech в соответствии с требованиями ASME VIII Div 1

Монтаж и контроль качества выполняются обученными дистрибьюторами, подрядчиками или владельцами активов.

Документация по контролю качества возвращается в CarbonTech Engineering для обеспечения качества и гарантийной мотивации.

Характеристики

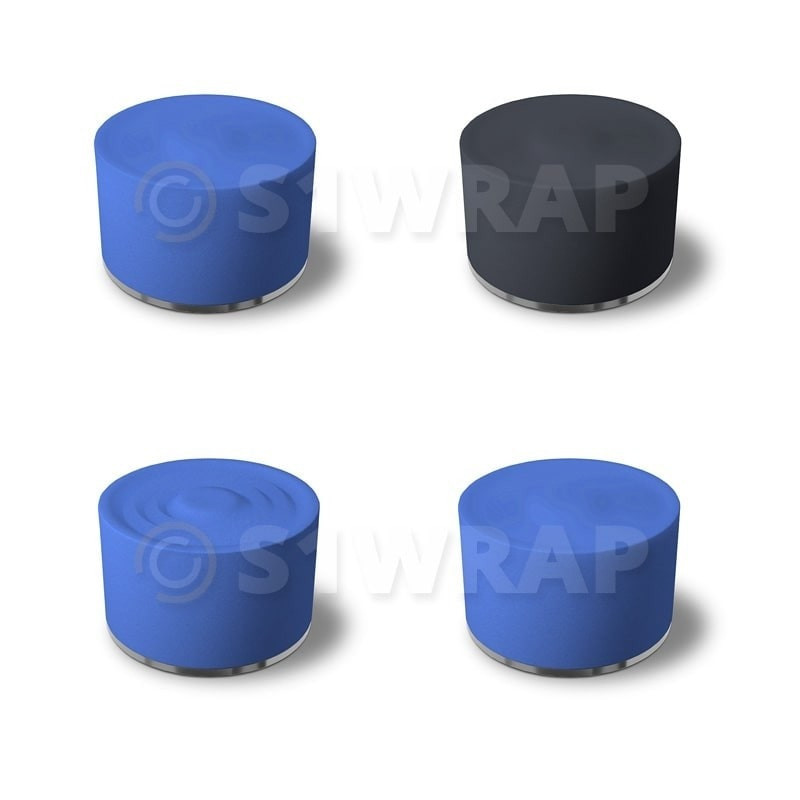

Типы вставок для зажима от утечек Spitze HP

Пример
вставки для наклонных позиций

Пример
вставки с коронкой

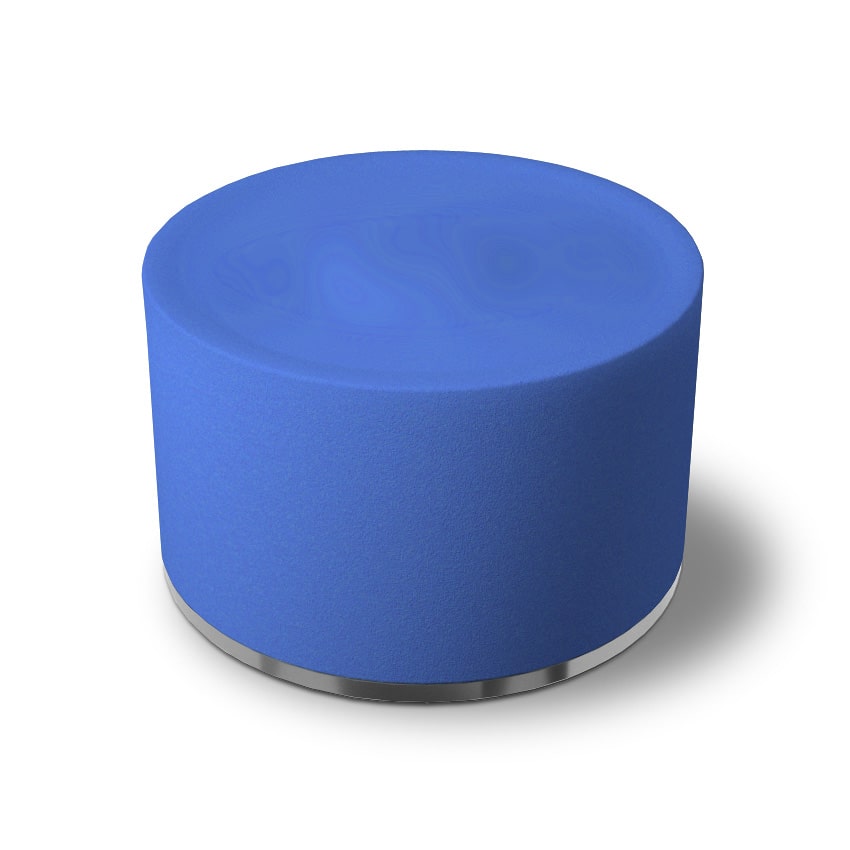

Вставка
из Витона Твердость по Шору A60 опорная пластина из нержавеющей стали

Вставка
из EPDM Твердость по Шору A50 опорная пластина из нержавеющей стали

Вставка из фторосиликона Твердость по Шору A60 опорная пластина из нержавеющей стали

Силиконовая вставка Твердость по Шору А A50 опорная пластина из нержавеющей стали

Таблица 1: Выбор вставок Spitze по температуре

Тип

Эксплуатация

Пробка Viton при 204°C

Бессрочно

Пробка Viton при 232°C

3000 часов

Пробка Viton при 260°C

1000 часов

Пробка Viton при 287°C

240 часов

Пробка Viton при 315°C

48 часов

Минимальная рабочая температура пробки Viton

-45°C

Пробка EPDM при 80°C

Бессрочно

Пробка EPDM при 100°C

1000 часов

Пробка EPDM при 150°C

48 часов

Минимальная рабочая температура пробки EPDM

-50°C

Фторсиликоновая пробка при 204°C

Бессрочно

Фторсиликоновая пробка при 232°C

3000 часов

Минимальная рабочая температура фторсиликоновой пробки

-65°C

Силиконовая пробка при 150°C

Бессрочно

Силиконовая пробка при 200°C

10 000 часов

Силиконовая пробка при 220°C

1000 часов

Силиконовая пробка при 350°C

48 часов

Минимальная рабочая температура силиконовой пробки

-60°C
