Композитні манжети RevoWrap 110 для ремонту трубопроводів

Композитні манжети RevoWrap (RW110) для ремонту трубопроводів

Короткий опис

Композитні манжети RW (RevoWrap 110), що складають з епоксидної ґрунтовки, вуглецевого волокна та епоксидної смоли, для ремонту трубопроводів різного призначення, а також трійників, стиків, колін. Зміцнення стін. Усунення витоків.

Розрахований на розміри труб: Ø 100 ÷ 1420 мм (4 ÷ 56 дюймів).

Є в наявності

Артикул: 0400009

Опис

Переваги

Характеристики

Відгуки

Замовити розрахунок або отримати технічну консультацію – натисніть "Надіслати запит" і наш співробітник з Вами зв'яжеться.

Надіслати запит

Переваги

Ремонт трубопроводу без зупинки прокачування

Без зупинки
виробництва

Короткий термін
виконання ремонту

Стійкість покриття труби до зовнішніх впливів

Стійкість до
зовнішніх впливів

Опис для Композитні манжети RevoWrap (RW110) для ремонту трубопроводів

Ремонтно-композитні манжети RW110 (RevoWrap 110) включають эепоксидну ґрунтовку, вуглецеве волокно, плетене у 2-х напрямках, та епоксидну смолу з практично сухим залишком. В результаті взаємодії епоксидної смоли з вуглецевими волокнами формується стійка оболонка по колу труби, яка після висихання утворює композитну систему, міцнішу, ніж сталь. Кожен доданий виток намотування додає міцність ділянці труби, що ремонтується, дозволяючи збільшувати максимально допустимий тиск трубопроводу.

Унікальні властивості композитної манжети RW 110 дозволяють виконувати армуючий ремонт, що відновлює вихідну міцність трубопроводу як в окружному, так і в осьовому напрямках.

Гранична міцність композитної манжети RevoWrap (RW110) становить понад 1250 фунтів/кв. дюйм при 140 °F.

Завдяки тому, що манжета практично не зміщується навіть протягом тривалого часу, стійкість відновлених ділянок трубопроводу залишається на необхідному рівні.

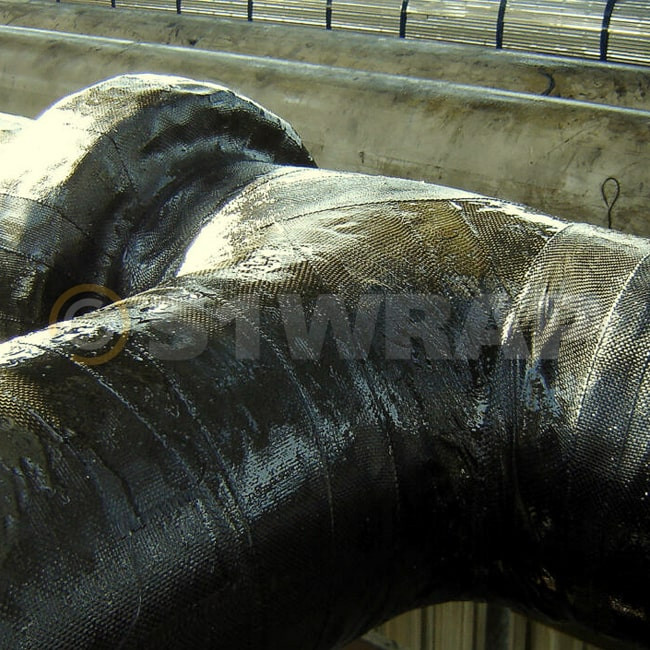

Низький профіль вуглецевого волокна дозволяє застосовувати його не тільки на прямих відрізках труби, але й для:

відновлення криволінійних елементів,
трійників,
в обмежених просторах, що потребують структурного армування.

Адгезивні властивості епоксидної смоли дозволяють наносити її на більшість поверхонь.

На відміну від систем ремонту скловолокна, системи RW 110 мають меншу товщину з більш високою міцністю. Ремонтно-композитні манжети RW110 можуть бути альтернативним рішенням для DiamondWrap.

Сфери застосування Композитних манжет RW110 для ремонту трубопроводів:

Хімічні та нафтопереробні підприємства;
Водопостачання. Системи відведення, збирання та очищення стічних вод;
Гірничодобувна промисловість; Портові термінали;
Целюлозно-паперові комбінати; Атомні та теплові електростанції.

Переваги матеріалу - Композитні манжети RevoWrap (RW110) для ремонту трубопроводів

Властивості ремонтного матеріалу протестовані у європейських лабораторіях.
Зручність нанесення та ефективність засвідчені застосуванням на об'єктах в Україні.
Просто встановлювати, що значно заощаджує час.
Знижує витрати робочої сили та обладнання.

Ремонт трубопроводу вуглецевим матеріалом RW110 (Rewo Wrap) може виконуватися без зупинки його експлуатації, тому що у цьому випадку не потрібно:

спустошення труби;
зварювання та різання труб;
об'ємне обладнання;
захист від летких з'єднань.

Характеристики

Основні властивості ремонтного матеріалу RW110

Усього шарів

2 - 6

Час затвердіння (звичайний)

годин

Максимальна експлуатаційна температура

°C

80 *

Стійкість до хімічного впливу

від 2 до 12

Номінальна товщина

2 шари

мм

1,0

6 шарів

мм

3,4

Вміст (за вагою)

композитного волокна

35 - 50

скловолокна

Міцність при 60 °C

з'єднання внапуск при зсуві (адгезійна)

МПа

речовини-заповнювача на стиск

МПа

Твердість по Шору

шкала D

від 78 до 84

Показник лінійної пружності при розтягуванні

1.2

Модуль пружності у напрямку

радіальному

МПа

49 000

осьовому

МПа

23 800

Міцність при розтягуванні у напрямку

радіальному

МПа

575

осьовому

МПа

247

Коефіцієнт теплового розширення у напрямку

радіальному

дюйм / дюйм / ºF

1,4 x 10^-5

осьовому

дюйм / дюйм / ºF

0,71 x 10^-5

Розрахункова напруга у напрямку

радіальному

МПа

444

осьовому

МПа

190

Втомленість(циклів без руйнування – залежно від дефекту)

5 874 (65%) до 200 000 дефект 50% при 110% зміни тиску

Жорсткість у порівнянні зі сталлю

1/3

Польові випробування на 20 об'єктах

років

Відповідає вимогамASME B31G, PCC, API, AGA і DOT

Так

Базові характеристики:

Установлення на звужуючих перехідниках, колінах, трійниках

Так

Установлення поблизу зварних з'єднань 50%

Так

Ремонт кільцевих зварних швів

Так

Установлення на вологу трубу

Так

Подання солоної води

Так

Доступ до труби шляхом свердління обмазки

Так

Максимальна температура експлуатації в умовах підвищеної вологості

°C

Максимальна температура експлуатації

°C

80*

Строк служби

років

100

Клеюча речовина, небезпечна для транспортування, згідно MSDS

Ні

Примітка:

* доступні системи для більш високих температур 130C/266F - 177C/350F - 370C/698F
